Akustikmessungen im Beispielraum

Funktionsnachweis

Das AKUSTIK MÖBEL SYSTEM wurde in Zusammenarbeit mit einem Akustiker entwickelt und die Funktion durch Messungen belegt. In einer für Wohnräume typischen Grösse wurde die Impulsantwort an der Hörposition aufgezeichnet. Der Beispielraum ist 32 m² gross und hat ein Volumen von 110 m³.

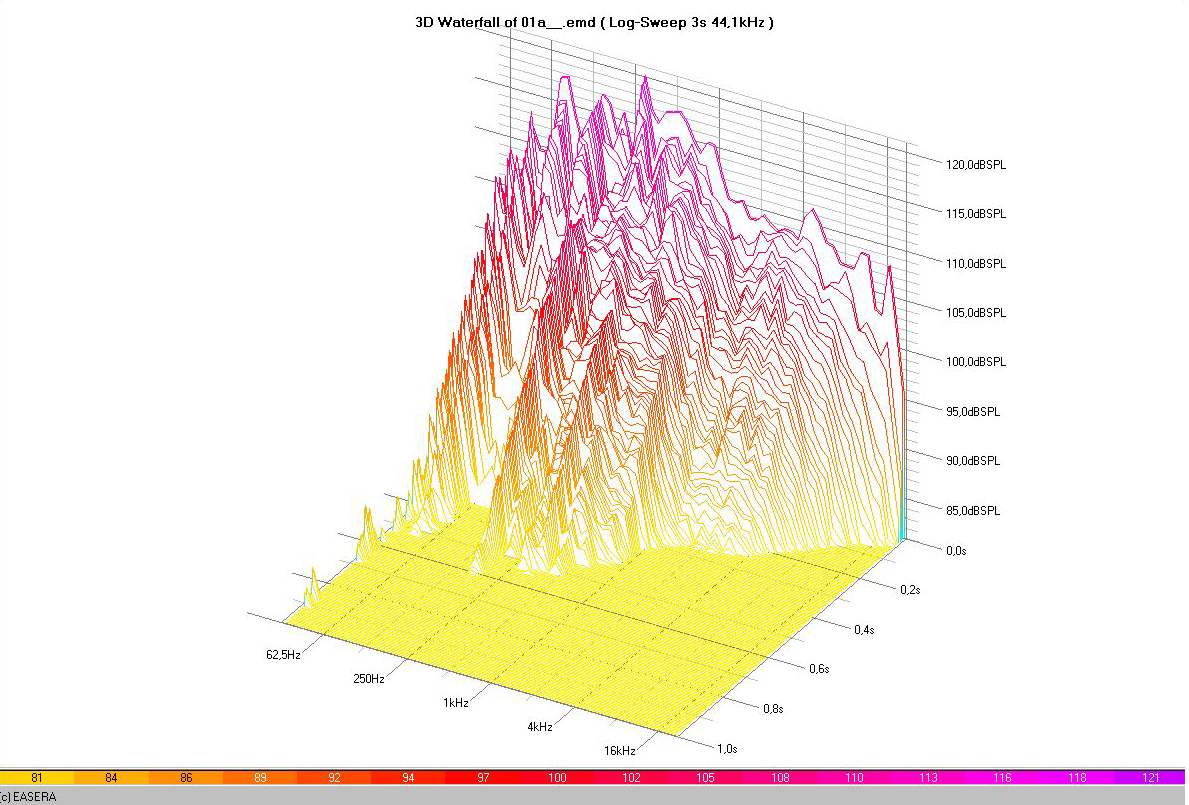

Bei der ersten Messung waren die AMS-Rahmengestelle unbestückt (Bild 1), ausser der HiFi-Anlage und Sesseln war der Raum leer. Das Wasserfalldiagramm (Bild 2) zeigt die ausgeprägte Modenstruktur des Raumes und die langen Abklingzeiten. Es ist der typische Anstieg der Nachhallzeit zu den tiefen Frequenzen erkennbar (Diagramm Nachhallzeit (Bild 3), blaue Kurve).

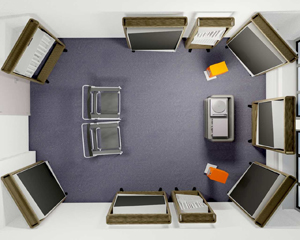

Die AMS-Rahmengestelle sind unbestückt (Bild 1) rahmengestelle_unbestueckt Wasserfalldiagramm (Bild 2)

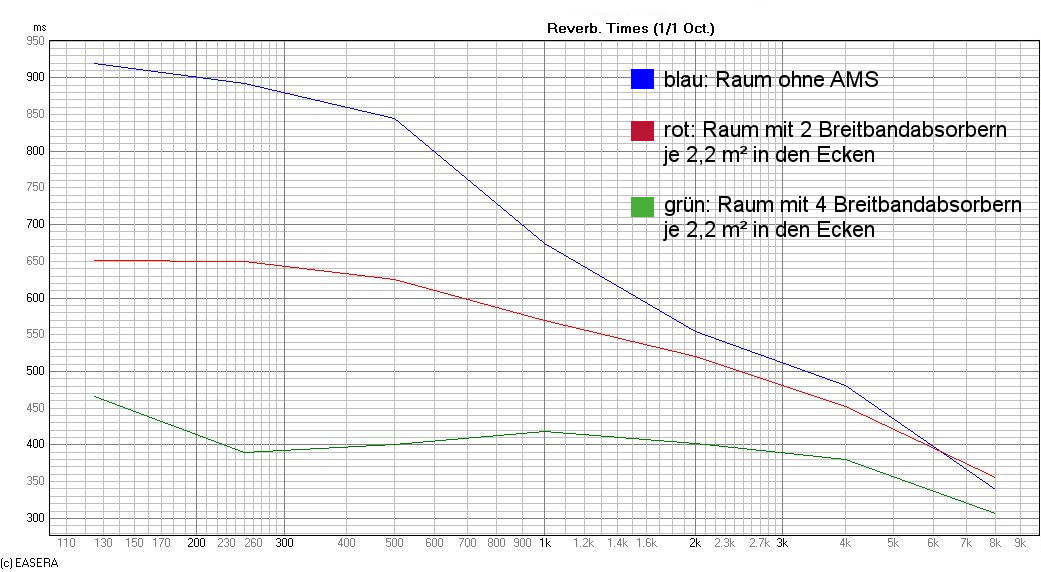

Diagramm Nachhallzeit (Bild 3)

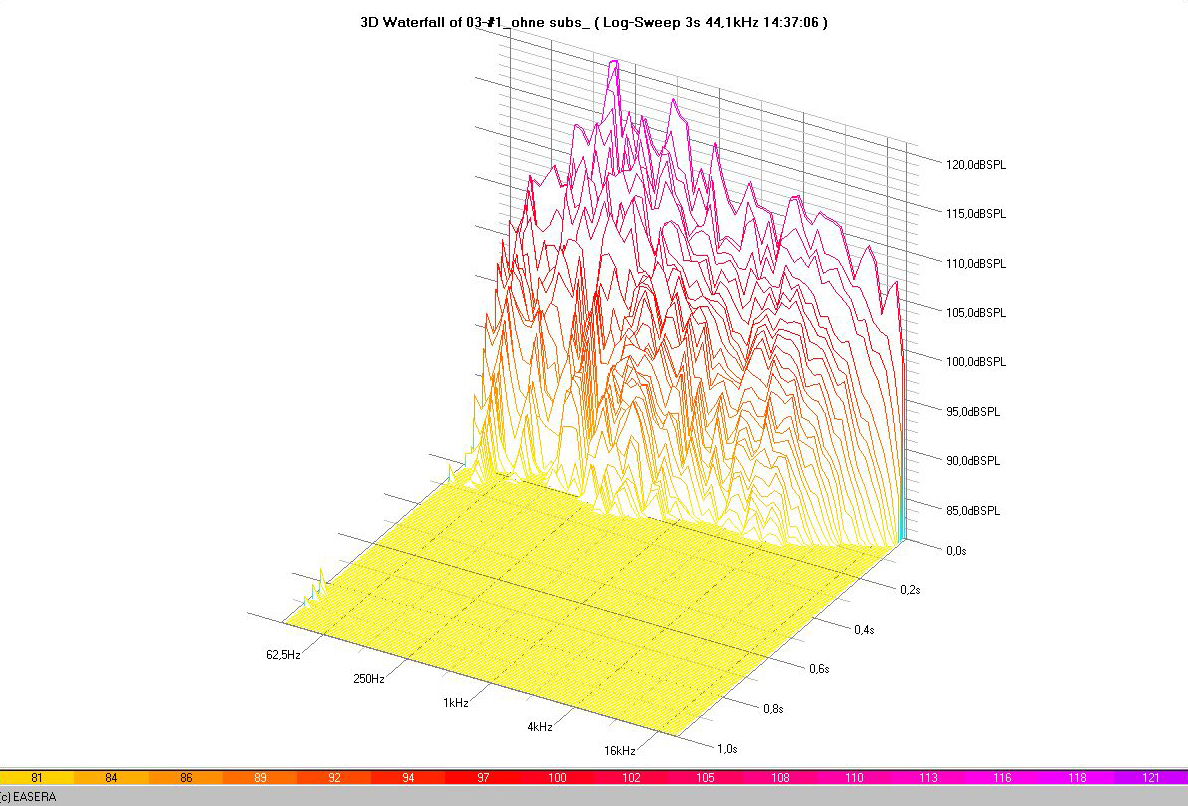

Bei der Vergleichsmessung waren die Rahmengestelle mit Breitbandabsorbern und Mittelhochtonabsorbern bestückt (Bild 3). Auf dem Wasserfalldiagramm ist zu sehen wie die Moden bedämpft wurden; die Nachhallzeit ist im Normbereich. Durch Bestücken der Rahmengestelle wurde das Abklingverhalten verbessert und die Nachhallzeit über den gesamten hörbaren Frequenzbereich linearisiert (grüne Kurve). Dieser Unterschied ist deutlich hörbar.

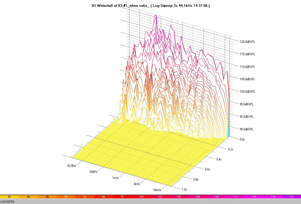

AMS-Rahmengestelle bestückt mit Akustipanels (Bild 3) rahmengestelle_bestueckt Wasserfalldiagramm (Bild 4)

Kann man den Klangunterschied hören?

Im oben beschriebenen Beispielraum wurden an der Hörposition verschiedene Soundfiles aufgenommen (Mikrofon mit Kugelcharakteristik, Mono). Die Wirkung der Absorber und Diffusoren ist nur sehr grob in der Verkürzung der Nachhallzeit hörbar. Auswirkungen im Zeitbereich, die Dämpfung der Primärreflektionen an den Spiegelpunkten der Seitenwände usw. sind damit nicht darstellbar.

Klangbeipiele mit unbestückten Rahmengestellen

Sax

Drums

Ansage

Klangbeipiele mit bestückten Rahmengestellen

Sax mit AMS

Drums mit AMS

Ansage mit AMS

Als Ergänzung zum AKUSTIK MÖBEL SYSTEM bieten wir individuelle Beratung und raumakustische Expertise, die auch akustische Messungen beim Kunden vor Ort umfasst. Vorführungen des AKUSTIK MÖBEL SYSTEM in unserem Hörraum sind nach Terminabsprache möglich.
